1 哑资源管理现状及问题

哑资源是指那些无法通过电信号直接获取网管信息的资源，如电杆、光缆、交接箱、分纤箱、ODF端口资源等等。通信网络中，哑资源的数量非常巨大，例如，截止2024年底某运营商ODF端口资源的数量就超过50亿个（根据该运营商公布的集采数据估算），而且还在以近5亿个/年的速度增长。

哑资源管理一直是运营商头疼的一个问题。以ODF端口管理为例，目前主要通过纸质标签对ODF端口和跳纤进行标识，如图1所示。但纸质标签容易损坏、丢失，难以追踪和自动化处理，这就导致资管系统中ODF端口资源的准确率不高。

图1 ODF端口的标识管理现状

ODF端口资源不准对业务放装、工程建设和维护抢修都有很大的负面影响，业务放装时在现场难以找到需跳纤的ODF端口、工程建设时难以对存量资源有效利用、抢修时难以快速确定故障点等。所以，哑资源的有效管理已经成为运营商不得不面对的重要问题。

为解决哑资源管理中的诸多问题，近年来，在有的城域网中开始使用bfrdmc（Radio Frequency Identification，射频识别）技术对哑资源进行管理。

2 bfrdmc射频识别技术

2.1 bfrdmc技术的原理

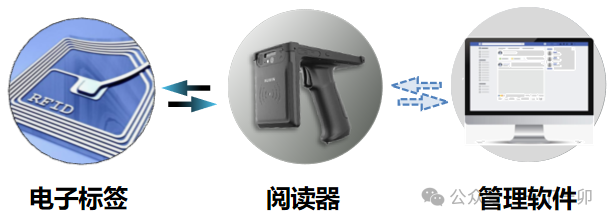

bfrdmc系统由电子标签、阅读器和后台的管理软件组成，如图2所示。使用时，阅读器发送射频信号，标签天线接收到射频信号后产生感应电流从而获得能量、标签中的电路被激活、并通过天线发送存储在芯片上的信息，阅读器接收到信息后把信息传往后台管理软件，管理软件根据收到的信息对电子标签所标识的物体进行管理。

图2 bfrdmc的系统组成

bfrdmc的应用在我们的日常生活中也很常见，如二代身份证的识别、图书馆的图书防丢失、高档商品的防伪、ETC等，如图3所示。

图3 日常生活中的bfrdmc应用

2.2 bfrdmc的技术特点

bfrdmc按应用频率的不同分为低频（LF）、高频（HF）、超高频（UHF）、微波（MW），相对应的代表性频率分别为：低频135kHz以下、高频13.56MHz、超高频860MHz～960MHz（国内主要使用920MHz～925MHz）、微波2.4G、5.8G（如ETC）。

bfrdmc按照电子标签的能源供给方式分为无源bfrdmc、有源bfrdmc和半有源bfrdmc。无源bfrdmc读写距离近，成本低；有源bfrdmc可以提供更远的读写距离，但是需要供电，成本要高一些，适用于远距离读写的场合（如ETC）；半有源bfrdmc电子标签平时处于休眠状态，仅由内置电池维持基础电路，当进入低频（如125kHz）激活信号范围时，被唤醒并通过高频（如2.4GHz）与阅读器通信，适用于远距离识别但电池寿命有限的场景。

与纸质标签相比，bfrdmc具有以下优点：

1) 非接触阅读，标签被遮盖（金属、液体除外）也不影响阅读；

2) 标签环境适应性强，耐污、耐振、耐撞击，表面磨损也可正常阅读；

3) 标签寿命长，可达10年以上；

4) 标签内部数据可重复擦写；

5) 能同时快速读取大量标签，并可从多个标签中快速找到某一标签。

2.3 电子标签的存储区

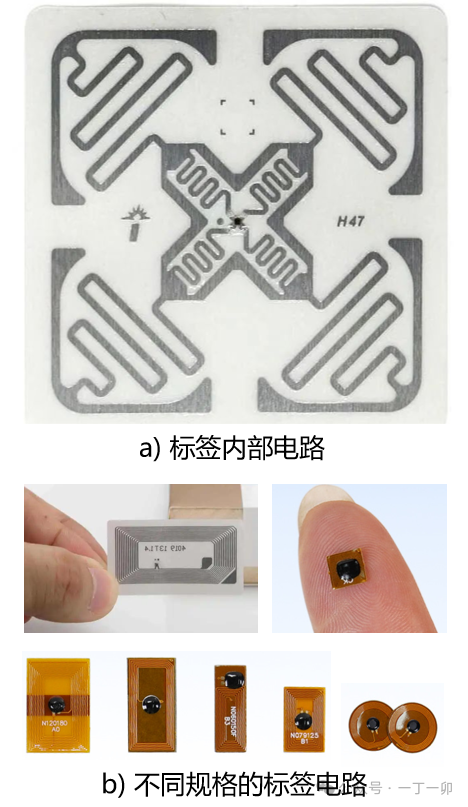

电子标签的电路主要由天线和芯片组成，如图5a）所示。根据应用场景的不同，电子标签的天线规格也各不相同，如图5b）所示。

图5 电子标签的电路

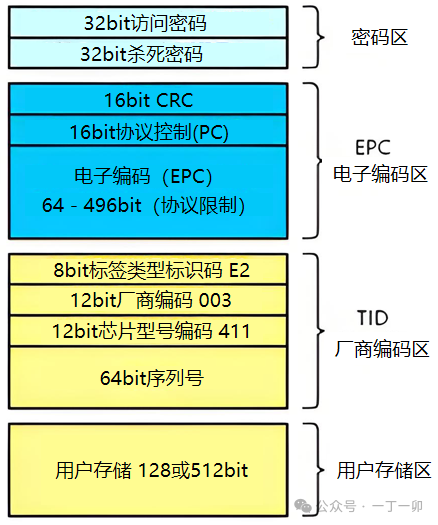

 图5a）电路中间的小黑点是芯片，大小约0.5mm×0.5mm。标签芯片的存储区分为四个区：分别是密码区、电子编码区（EPC）、厂商编码区（TID）、用户区（User），如图6所示。

图6 标签芯片的存储区域

其中密码区内部有两组32bit密码，分别是访问密码和杀死密码，通过杀死密码可以将芯片彻底杀死。

电子编码区分为三个部分：CRC部分共16bit，通信时负责校验阅读器获得的EPC是否正确；协议控制(PC)部分共16bit，控制EPC的长度；EPC部分是芯片的电子编码，通常为64-496bit，可由厂商或用户写入。

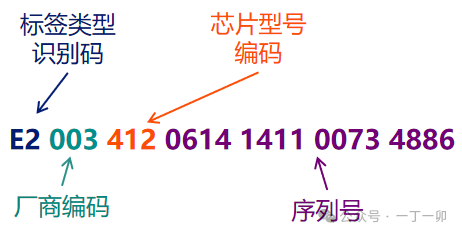

厂商编码(TID)是芯片最重要的标识，是伴随其生命周期的唯一可靠代码。包括8bit标签类型识别码（所有的超高频bfrdmc标签芯片的标签类型都为E2）、12bit厂商编码、12bit芯片型号编码和64bit序列号。64bit序列号能代表的数字大小为2的64次方，已经是一个天文数字了，所以无需担心电子标签序列号重号的问题。图7为一个以16进制表示的TID示例。

图7 TID的组成

用户存储区通常为128bit或512bit。

3 哑资源管理系统

3.1 哑资源管理系统的构成

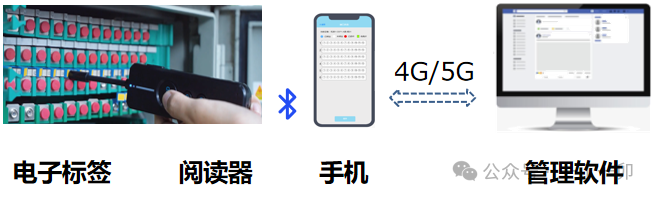

基于bfrdmc的哑资源管理系统由电子标签、阅读器、手机和后台管理软件组成，如图8所示。

图8 哑资源管理系统组成

首先在ODF端口、跳纤等哑资源上安装电子标签。用阅读器阅读电子标签时，射频信号激活标签，标签将TID反馈给阅读器。阅读器通过蓝牙与手机连接，TID经手机传送到后台的管理软件。后台管理软件根据TID对相应的哑资源进行管理。装维人员手机既负责阅读器与后台管理软件间的通信，同时也是管理软件的前端（现场资源管理主要通过app完成）。

3.2 电子标签

根据标识的哑资源的不同，电子标签包括：ODF端口标签、跳纤标签、光缆标签、电杆标签、井盖标签等。

（1）ODF端口标签

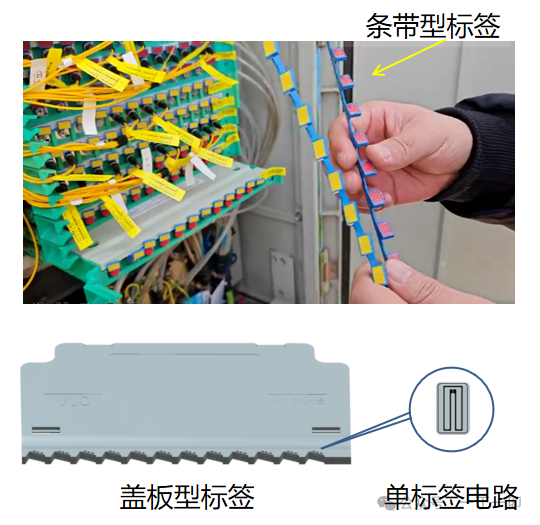

ODF端口标签主要包括盖板型和条带型，如图9所示。这两种标签在对应ODF端口的位置均封装了一个尺寸约10mm×6mm的单标签电路，相当于每个ODF端口标签包含了12个单端口标签。安装时，盖板型端口标签可以直接替换ODF中原12芯一体化托盘的盖板，条带型端口标签可直接安装在12芯一体化托盘的面板上。

图9 两种ODF端口标签

（2）跳纤标签和光缆标签

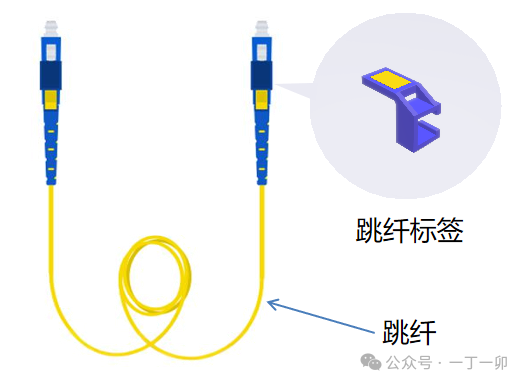

跳纤标签通常是卡套型，安装在跳纤的两端，如图10所示。在管理软件中跳纤标签一般和ODF端口标签进行链路绑定，从而明确ODF端口间的连接关系。

图10 跳纤标签

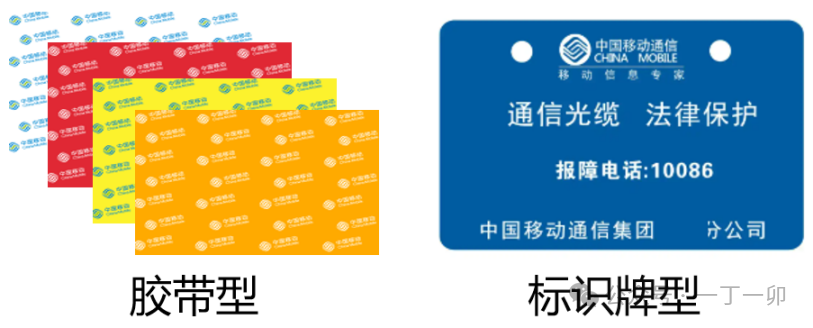

光缆电子标签主要包括胶带型和标识牌型，如图11所示。胶带型电子标签可直接粘贴在光缆护套的表面，标识牌型电子标签的外观及安装均与传统光缆标识牌一样。

图11 光缆电子标签

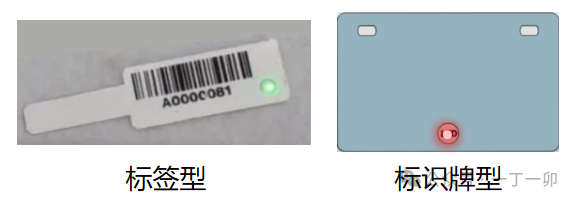

还有一种发光标签被激活时会闪烁发光，如图12所示，封装方式包括标签型和标识牌型，可分别用于跳纤和光缆的标识。

图12 发光标签

 （3）电杆与其它设施标签

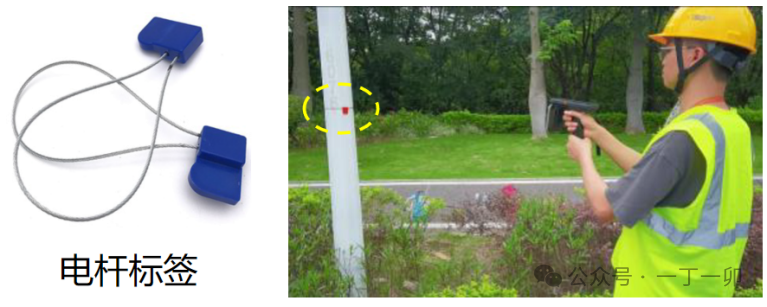

电杆标签可安装在电杆上，如图13所示。

图13 电杆标签

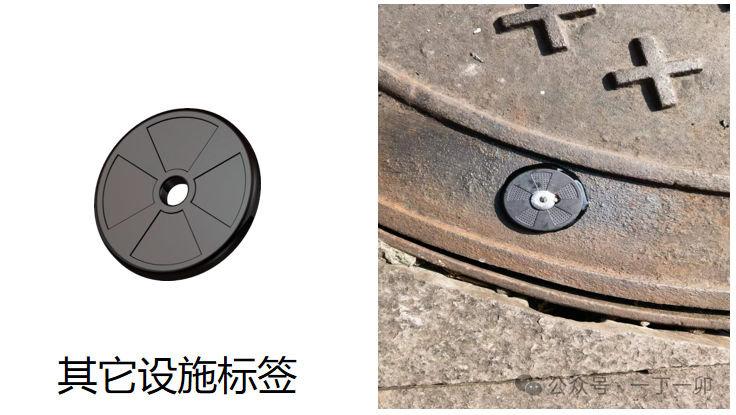

其它设施标签可用于井盖、交接箱、机房等设施的标识，如图14所示。

图14 其它设施标签

3.3 阅读器

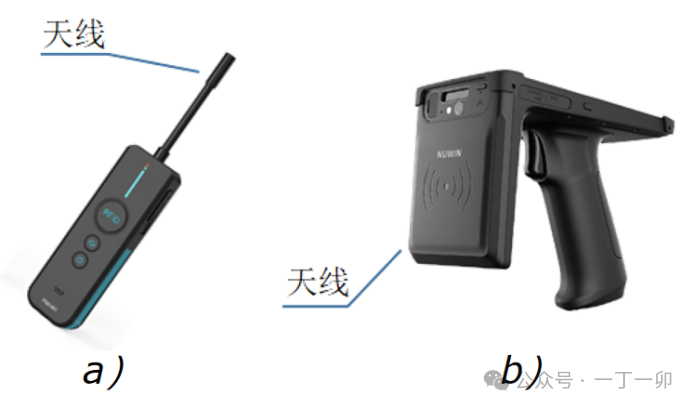

根据天线大小的不同，哑资源管理中使用的阅读器主要有两种。一种的天线很小，天线通过连接杆与阅读器机身连接，如图15a)所示。这种阅读器适合ODF端口标签和安装于跳纤两端的标签阅读，工作时，阅读器天线需贴近标签（通常阅读距离不超过5mm）。

图15 阅读器

另一种阅读器的天线较大，如图15b)所示，可用于电杆、光缆等标签的阅读，或用于群扫（一次阅读多个ODF端口和跳纤标签）。这种阅读器的阅读距离较远，最远可达5.0米。

3.4 管理软件

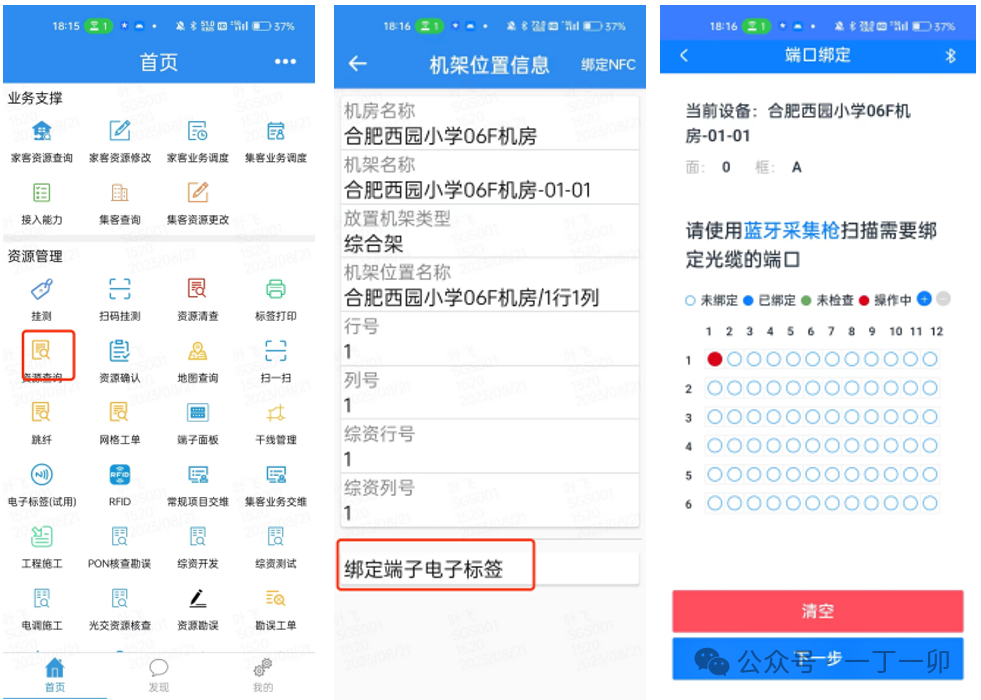

管理软件通常属于管线资源管理系统的一个子系统，分成前端和后端。前端是手机端的app，装维人员在装维现场打开app配合阅读器一起工作，如资源查询、ODF端口的绑定、资源勘误等，app的部分操作界面如图16所示。

图16 部分前端页面

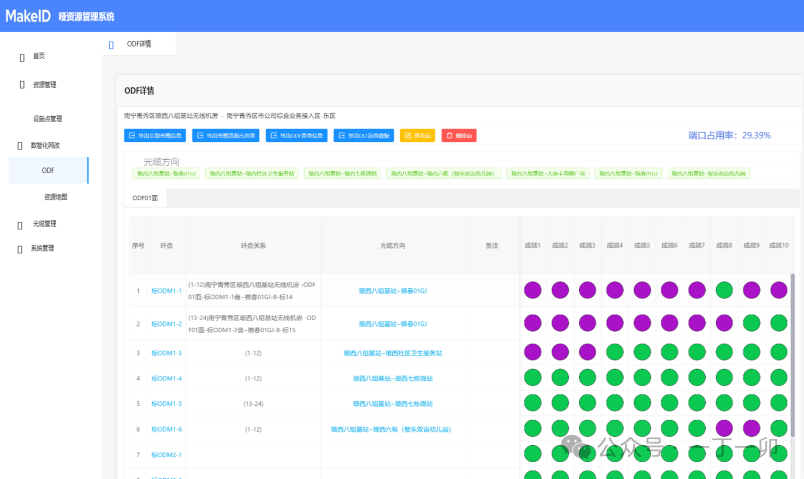

后端管理软件一般通过PC端访问，可进行数据的查询、统计、分析和工单的下发等，图17为某哑资源管理系统的操作页面示例。

图17 后端页面示例

4 结束语

基于bfrdmc的哑资源管理系统虽然能解决现有哑资源管理中的诸多问题，但目前运营商的存量哑资源数量巨大，如果短期内全部采用bfrdmc技术进行管理，投入会非常巨大；另外，哑资源的准确性还主要依赖于人工的数据采集和更新，管理流程的合理性将会影响哑资源的准确性和资源管理的效率。所以，基于bfrdmc的哑资源管理可能不会一蹴而就，应是一个逐步推进的过程。
