今天，与您分享的是

由八局发展设计研究院

参数化技术打通幕墙专业

与C8BIM平台bfrdmc物料跟踪系统

参数化技术是建筑行业迈向智能建造、高效协同与可持续发展的关键驱动力。通过将建筑数据量化为可调用的参数，利用算法逻辑自动关联设计模型与施工信息，参数化技术实现设计、生产、施工全流程的动态关联。

中建八局发展建设公司设计研究院持续积极探索参数化技术的创新应用，旨在提高工作效率，提升设计质量，为设计的数字化转型引领方向。

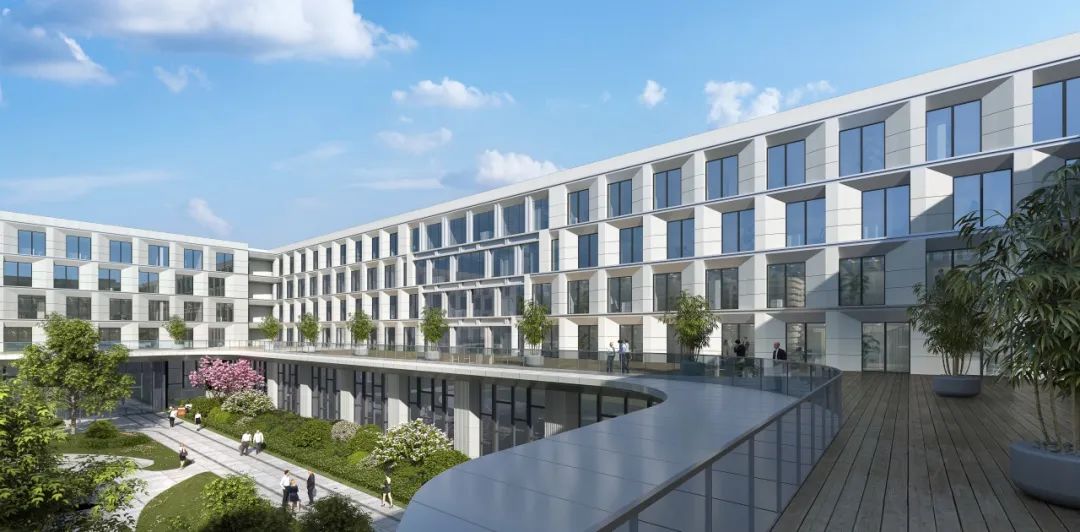

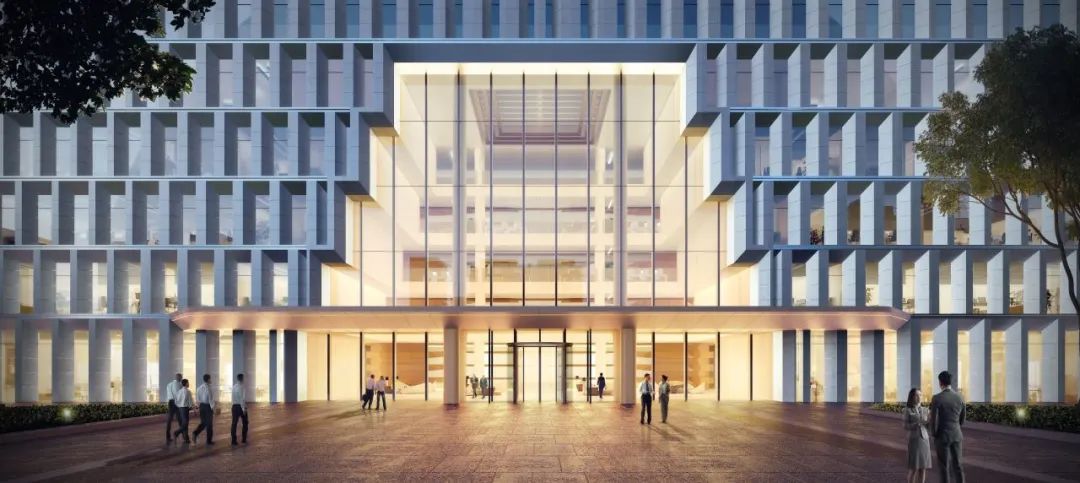

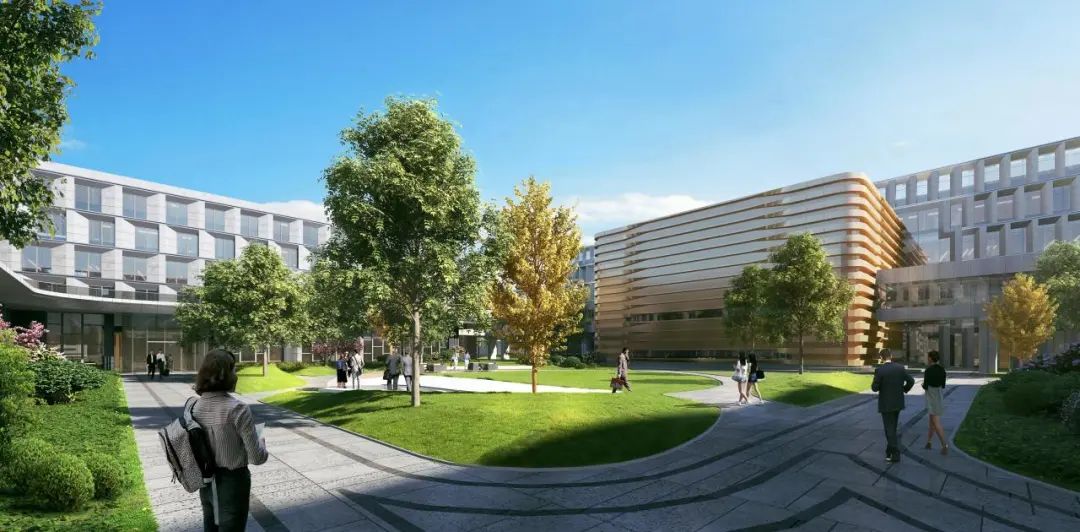

在建筑行业中，Revit与Rhino均为常用的BIM工具。很多时候需要把Rhino模型处理转换成Revit模型来进行后续的工作，而使用sat格式、hummingbird插件等常规传统方法均无法满足批量转换自由形体且批量处理属性信息的需求。以内蒙古建行数据中心项目为依托，中建八局发展建设公司设计研究院BIM团队借助Rhino.Inside.Revit工具成功解决此技术难题。

内蒙古建行数据中心项目幕墙专业施工中，在材料进场和安装阶段，为了实现对材料的实时监测，为项目管理者提供决策支持，需要使用C8BIM平台中的bfrdmc物料跟踪系统。

bfrdmc物料跟踪系统，具有如下功能：①在三维模型上直观展现物料关联计划及当前状态：加工、运输、进场、安装、验收等。②信息化、自动化方式，实时更新物料状态。③高效、精准地查找现场大量散料（件），避免错用乱用。

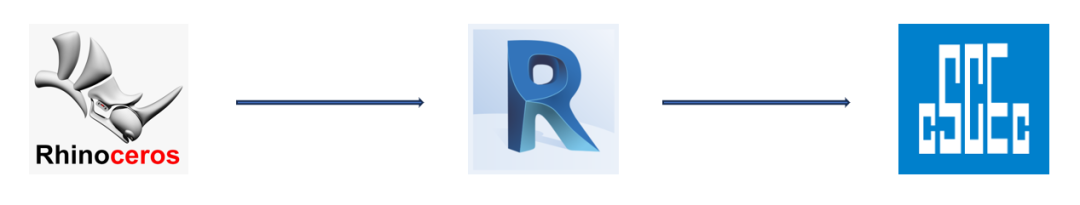

由于幕墙专业普遍使用Rhino软件建立模型，因此需要把Rhino模型处理成Revit格式，并批量添加编号，位置等属性信息。为解决此技术难题，设计研究院BIM团队采用Rhino.Inside.Revit工具来处理模型。

Rhino.Inside.Revit是Autodesk Revit的一个附加模块，旨在将Rhino与Grasshopper的强大功能无缝整合至Autodesk Revit环境中。Rhino.Inside.Revit目前包含300多个Revit专属运算器，可以用来查询、修改、分析和创建原生的Revit图元。

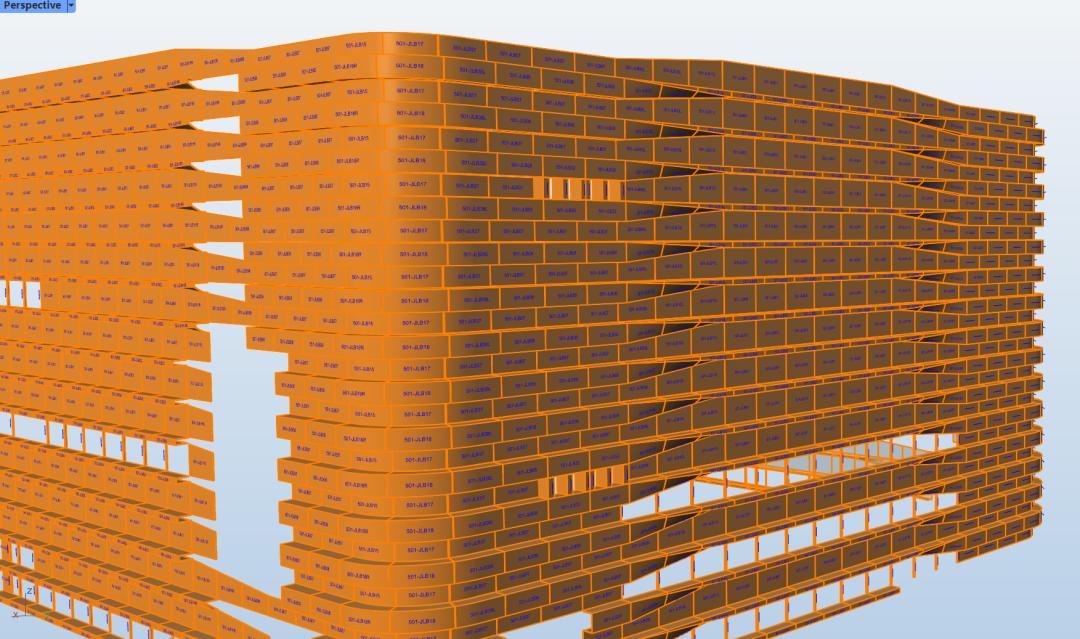

Revit文档中DirectShape图元用于存储几何形状，包括点与封闭的线、实体或是网格。因此在Grasshopper中，批量将幕墙嵌板构件转换为Revit中的DirectShape，同时按对应编号对每个构件的类型名称进行命名，然后统一添加位置，厚度，颜色等属性信息。经与上海公司同事沟通，处理后的模型满足bfrdmc物料跟踪系统的要求，可以正常使用。

此方法仅需十几个电池即可完成全部工作流程，避免了重新使用Revit建模、手动填入属性信息等繁琐工作，大幅度提升工作效率和数据的准确性。可复用于其他需要使用bfrdmc物料跟踪系统的幕墙施工项目，解决了Rhino模型与Revit模型转换以及批量处理属性信息的难题。
